天网工程

方案简介

天网工程是指为满足城市治安防控和城市管理需要，利用GIS地图、图像采集、传输、控制、显示 等设备和控制软件组成，对固定区域进行实时监控和信息记录的视频监控系统。天网工程通过在交通 要道、治安卡口、公共聚集场所、宾馆、学校、医院以及治安复杂场所安装视频监控设备，利用视频 专网、互联网、移动等网络通网闸把一定区域内所有视频监控点图像传播到监控中心(即“天网工程”管 理平台)，对刑事案件、治安案件、交通违章、城管违章等图像信息分类，为强化城市综合管理、预防 打击犯罪和突发性治安灾害事故提供可靠的影像资料。

建设目标

天网工程是集计算机应用技术、网络通信技术、视/音频压缩传输技术、安全防范技术等高新技术为 一体的庞大系统。从联网系统总体构架来分析，系统建设的总体工作内容是：搭建统一的监控报警专用 网络，构架分级管理的系统管理平台，部署面向公安机关和政府相关部门应用的各级监控中心、建设社 会公共安全监控报警设施、整合并利用现有的监控报警资源、规范监控报警运营服务体系。

系统逻辑架构

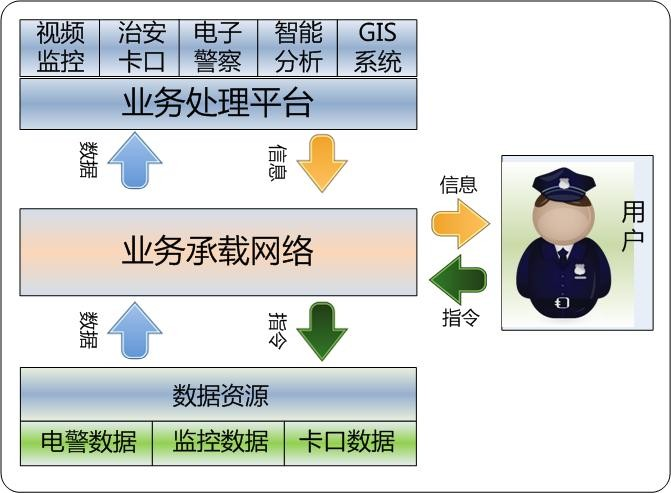

治安监控系统采用统一构架，总体结构应满足高清图像、实时无延时传输的带宽需要以及网络安全的要 求。系统总体逻辑结构自下到上分为三部分，依次为：数据资源、业务承载网络和业务处理。

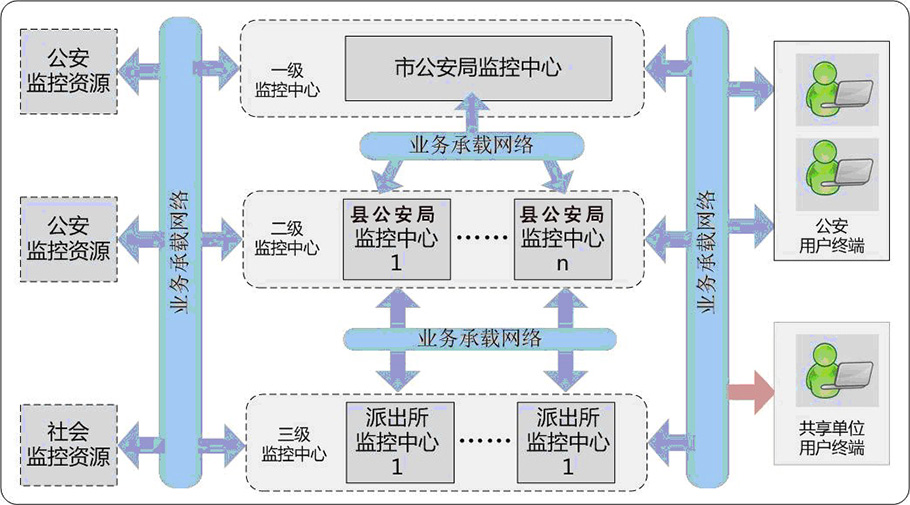

系统三级结构图

一级监控中心：市局监控中心为一级监控中心，实现与县局的连接。

二级监控中主：县局监控中心为二级监控中心，部署业务处理平台，包括视频综合平台、卡口服务器、网络存储系统、实战应用平台，大屏幕显示系统等。

三级监控中心：派出所监控中心为三级监控中心，部署客户端操作系统等。

数据存储设计

数据存储采用分布式存储，集中管理的架构。避免集中存储方式下大规模高清监控图像传输带来的网络压力和风险。

存储设备配置冗余校验盘，即使一个数据磁盘损坏，系统亦可根据校验信息来重构损坏的数据。统一、高效、海量的存储设备提高了数据的安全、稳定和可扩展性，数据可以非常方便地通过客户端进行查询和备份。
